Ultraschall-Sensor für Automatikschranken

Stadlmayr Verkehrssysteme

Zuletzt aktualisiert: 2. September 2026

Einfache Montage ohne Reflektor oder Gegenstück

Ultraschallsensoren sind im Schrankenbereich häufig anzutreffen. Sie eignen sich besonders als Ergänzung für andere Sicherheitseinrichtungen wie Bodenschleifen. Die Sensoren sind einfach zu installieren und benötigen kein Verbindungskabel zur anderen Straßenseite.

Die abgesendeten Ultraschallsignale werden von Gegenständen im Gefahrenbereich reflektiert und somit für die Steuerelektronik der Schranke sichtbar. Wird ein Hindernis erkannt, verhindert oder stoppt die Schrankensteuerung sofort die Schließbewegung. Die Sensoren sind unempfindlich gegen Fremdlicht und detektieren auch Gegenstände, die für optische Sensoren problematisch sind, wie zum Beispiel schwarze Bekleidung oder Fahrzeuge.

Die Geräte sind über ein geschütztes Bedienfeld einfach zu programmieren und benötigen keine Software. Für schwierig zu detektierende Fahrzeuge können die US-Sensoren auch schräg montiert werden.
Damit sind sie als ergänzende Sicherheitseinrichtung z.B. für Holztransporte hervorragend geeignet.

Da die Sensoren im Gegensatz zu MWD-Radarscannern nicht zwischen Fahrzeugen und Personen unterscheiden können, eignen sie sich nicht als Impulsgeber für die Öffnung einer Schranke.

Die maximale Reichweite der Ultraschallsensoren beträgt 7,0 m.

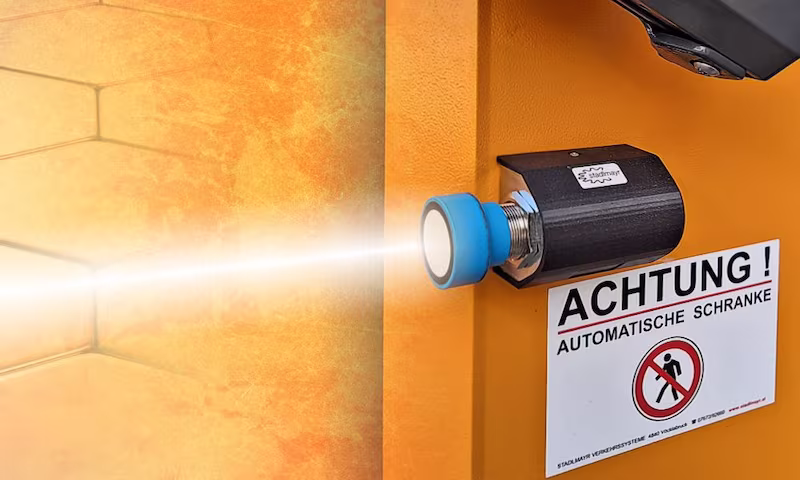

Nahaufnahme eines Ultraschallsensor, montiert an einer automatischen Schranke — Ultraschall-Sensor im Systemgehäuse. Sicher geschützt vor Witterung und Vandalismus

Automatische Schranke Magnetic Access mit einem Ultraschallsensor als zusätzlicher Absicherung — US-Sensor für erweiterte Sicherheit, als Ergänzung zu einer Bodenschleife.

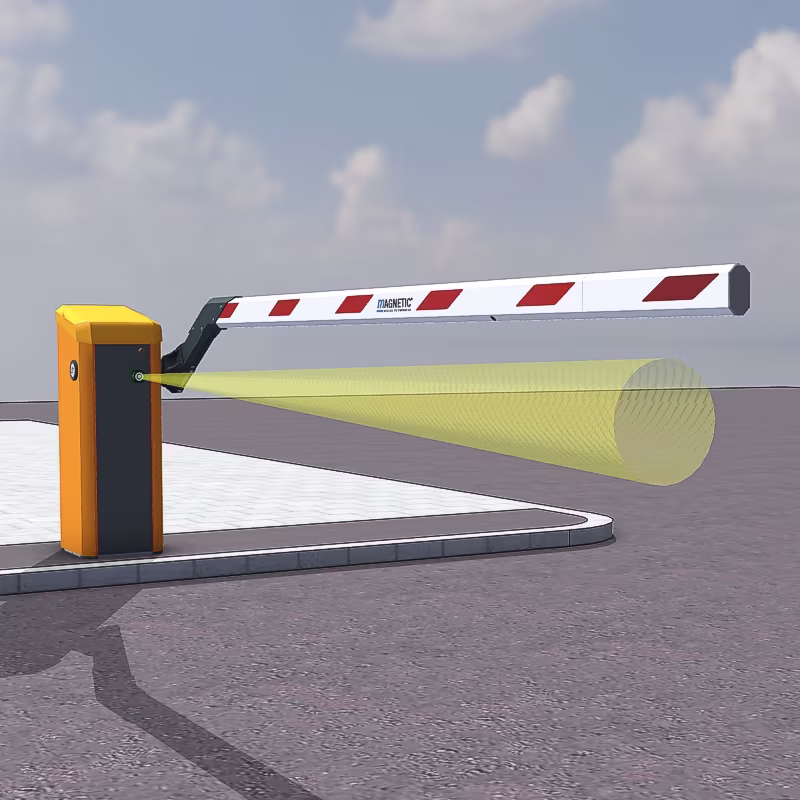

Schematische Darstellung eines Ultraschallsensors an einer automatischen Schranke von Magnetic-Autocontrol — Ultraschallsensoren benötigen kein Gegenstück auf der anderen Straßenseite. Die Abstrahlcharakteristik ist leicht keulenförmig.
Die Erfassungsweite ist einstellbar bis 7,0 m.
