Personendrehkreuz Magnetic MPT

Stadlmayr Verkehrssysteme

Für Personenkontrolle in Freigeländen

MPT-Drehkreuze sind die ideale Lösung für die Zutrittskontrolle im Außenbereich, wenn viele Personen in kurzer Zeit ein Areal betreten oder verlassen sollen.
Durch die Antriebsvarianten lassen sich die MPT-Drehkreuze genau an Ihren Einsatzzweck anpassen:

Das elektromotorische Drehkreuz MPT 332 wird durch eine MHTM™-Antriebseinheit sanft, gleichmäßig und praktisch lautlos in Bewegung versetzt – ideal für die repräsentative Sicherung von Außen- und Firmenarealen.

Das MPT 333 verfügt über eine elektromechanische Verriegelungseinheit, die Drehbewegung erzeugt der Benutzer selbst – eine beliebte Variante in Freizeitparks und Stadien. Beide Antriebsversionen lassen sich mit allen gängigen Zutrittskontrollsystemen ansteuern und wahlweise in beiden Durchgangsrichtungen betreiben.

Das rein mechanische Drehkreuz MPT 330 lässt die Besucher nur in einer Richtung passieren und ist dadurch besonders für unbewachte Ausgänge in Schwimmbädern und Sportanlagen geeignet.

Auch sonst lassen sich die MPT-Drehkreuze individuell an Ihre Anforderungen anpassen: mit unterschiedlichen Materialausführungen, Verriegelungsvarianten, zusätzlichen Anbauteilen und Erweiterungen für Fahrräder, Rollstühle und Materialtransport.

Kapazität und Frequenz
Standardmäßig bewältigt ein Drehkreuz ca. 20 Personen pro Minute. Ist jedoch mit Stoßzeiten zu rechnen, wie etwa beim Schichtwechsel in größeren Betrieben, stößt eine Einzelanlage schnell an ihre Grenzen. Für diese Szenarien ist eine Doppeldrehkreuzanlage die effizienteste Wahl, um einen reibungslosen und schnellen Durchgang zu gewährleisten.

Einzeldrehkreuz MPT mit Anbaukonsole für Zubehörteile

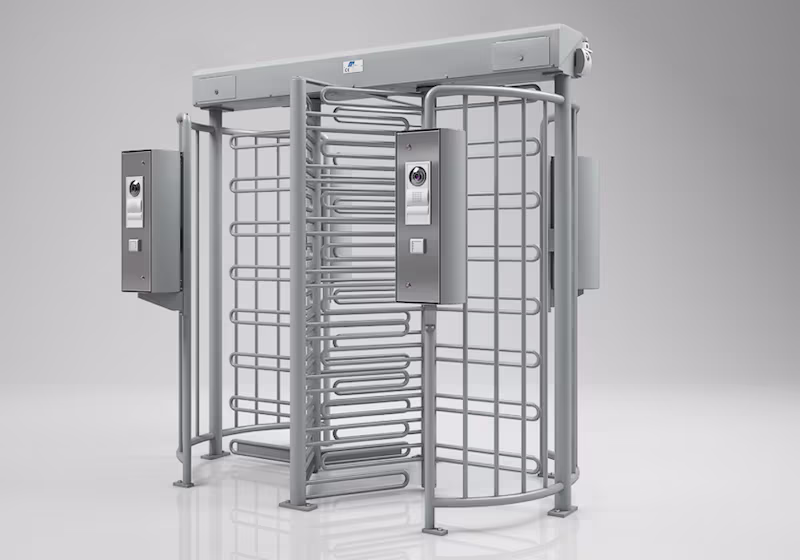

Doppeldrehkreuz MPT für eine Durchgangsfrequenz von bis zu 40 Personen pro Minute

Vorbereitung und Montage des Drehkreuzes

Damit sich das Drehkreuz perfekt in Ihre bauliche Umgebung einfügt, bieten wir drei bewährte Montagearten an.
Für alle Varianten erhalten Sie von uns im Vorfeld detaillierte Pläne mit allen Fundamentmaßen und Kabelpositionen.

Montage auf fertigem Betonboden Hier erfolgt die Installation direkt auf dem ausgehärteten, sichtbaren Beton. Ihr Bauunternehmen erstellt dafür ein planes Fundament mit rutschhemmender Oberfläche (z. B. Besenstrich). Wir verankern das Drehkreuz anschließend direkt auf diesem Boden. Hinweis: Bitte auf Präzision bei den Kabelauslässen achten!

Montage auf Rohbeton (Zweistufiger Einbau) Diese Variante ist ideal, wenn später gepflastert oder asphaltiert werden soll. Das Fundament wird ca. 15 cm unter der fertigen Bodenkante erstellt. Zunächst installieren wir nur einen Fundamentrahmen. Das ermöglicht Ihrem Bauunternehmen, die Pflaster- oder Asphaltarbeiten ohne störendes Drehkreuz sauber durchzuführen. Erst nach Fertigstellung des Bodens wird das Drehkreuz montiert und angeschlossen.

Montage mit vormontiertem Drehkreuz (Plug & Play) Für eine besonders zügige Installation liefern wir das Drehkreuz komplett vormontiert auf einem Transportrahmen. Dank integrierter Hebelaschen kann die Anlage per Gabelstapler präzise auf dem vorbereiteten Tief-Fundament (ca. -15 cm) platziert werden. Nach der Fixierung und der Fertigstellung des Bodens ist die Anlage nach dem elektrischen Anschluss sofort betriebsbereit.

Die meist verwendete Montagevariante auf Rohbeton

150mm unter dem fertigen Bodenniveau wird eine Fundamentplatte betoniert. Darauf wird der Montagerahmen aus Metall positioniert und verschraubt.

Ist der Rahmen fertig verschraubt und die Elektrokabel positioniert, kann der Boden fertiggestellt werden. Der Bodenleger wird nicht durch das Drehkreuz behindert und kann seine Arbeit sauber ausführen.
Jetzt sind nur noch die Befestigungspunkte und die Kabel
zu sehen.

Als letzter Schritt wird das Drehkreuz an den Befestigungspunkten verschraubt.
Diese Art der Montage erlaubt später auch einen einfachen Austausch von Teilen, etwa nach Anfahrschäden.

Allgemeine Hinweise und Informationen

Elektrik & Vorbereitung Stromversorgung: Trotz der Größe der Anlage ist der Energiebedarf gering. Anschluss: 230 V AC / 50 Hz.

Verkabelung: Alle Zuleitungen müssen gemäß unseren Plänen bauseits verlegt werden und eine Überlänge von mindestens 4 Metern am Fundament aufweisen (Anschlussreserve).

Peripherie: Die Verkabelung für Zubehör (Kartenleser, Gegensprechanlagen, Taster) ist im Vorfeld abzustimmen.

Bei Stromausfall: Das Verhalten der Anlage ist konfigurierbar. Standard: Der Eingang wird blockiert, der Ausgang bleibt zur Flucht frei (Fail-Safe).Logistik & Anlieferung

Gewicht: Das Drehkreuz wiegt je nach Ausführung bis zu 600 kg.

Abladung: Die Anlieferung erfolgt per LKW. Die Abladung muss bauseits organisiert werden (geeigneter Gabelstapler oder Kran).

Wichtiger Hinweis zum Stapler: Aufgrund der großen Transportpaletten sind zwingend Gabelverlängerungen erforderlich!

Transport auf der Baustelle: Ist der Weg zum Fundament nicht befestigt (z. B. Schotter, Wiese), muss ein geländegängiges Hebefahrzeug oder ein Kran bereitstehen, um das Drehkreuz vom LKW bis zum Montageort zu heben.

Drehkreuz MPT vormontiert,
mit Hebelaschen für Gabelstapler

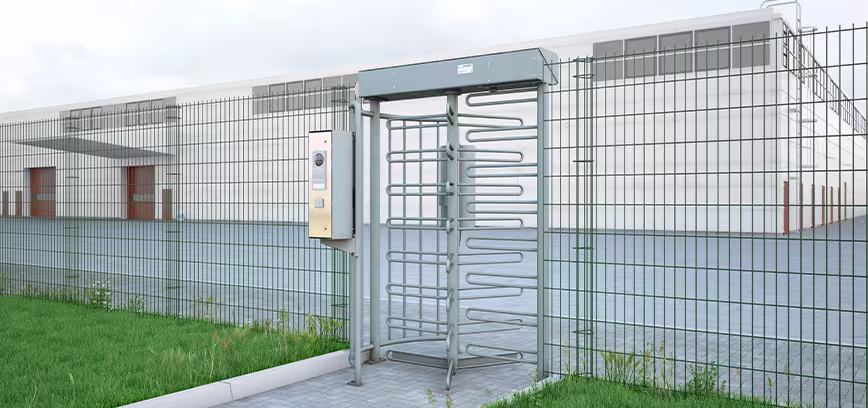

Zuverlässige Sicherung von Außenbereichen und Freigeländen mit hoher Besucherfrequenz
Mechanische, elektromechanische oder motorisierte Ausführung
Höchste Personensicherheit gemäß DIN EN 17352 dank Magnetic Safe Drive Solution MSDS®
Zahlreiche Optionen, zum Beispiel Erweiterung für barrierefreien Zugang
Ausgelegt auf 10 Millionen Personendurchgänge

Innovative Antriebstechnik

Die MHTM™-Antriebseinheit mit Planetengetriebe sorgt für einen sanften, gleichmäßigen und praktisch geräuschlosen Lauf der Mittelsäule.

Damit begleitet das Drehkreuz die Besucher sicher und angenehm auf dem Weg in den Perimeter.

Für Einzelpersonen

MPT-Drehkreuze sind die ideale Lösung, wenn es auf die Sicherung von Außenbereichen mit hoher Personenfrequenz ankommt.

Für die Zutrittskontrolle stehen zahlreiche Optionen zur Verfügung.

Einheitliche Systemarchitektur

In den Drehkreuzen von Magnetic sind dieselben Antriebs-, Steuerungs- und Energieversorgungseinheiten im Einsatz wie in den Schranken und Personensperren.

Das vereinfacht Schulung und Lagerhaltung und beschleunigt Installation und Wartung erheblich.

Herausragende Sicherheit

Die Magnetic Safe Drive Solution MSDS® stellt dem Antrieb nur so viel Energie bereit, wie er für die Bewegung des Drehkreuzes benötigt.

Das Niedrigenergie-Konzept (Performance-Level d, Kat. 2) schützt die Benutzer nach den strengen Vorgaben der DIN EN 17352.
