Lichtgitter für Automatikschranken

Stadlmayr Verkehrssysteme

Zuletzt aktualisiert: 2. September 2026

74 Lichtstrahlen gewährleisten höchste Sicherheit

Lichtgitter bieten eine hochpräzise Überwachungslösung. Sie bestehen aus schlanken Aluminiumleisten, in denen mehrere Lichtschranken übereinander angeordnet sind.

Hohe Detektionsdichte:
Unsere Lichtgitter arbeiten mit 74 einzelnen Lichtstrahlen deren Signalstärke fortlaufend automatisch geregelt wird. So wird im statischen Betrieb die optimale Sensorleistung im Schutzbereich gewährleistet. Dejustierungen und Verschmutzungen werden automatisch kompensiert.

Zuverlässige Detektion:
Diese hohe Dichte ermöglicht die zuverlässige Erfassung sehr schmaler Gegenstände – wie beispielsweise einer Fahrzeugdeichsel – und erhöht so die Sicherheit.

Betriebssicherheit im Außenbereich:
Die von uns eingesetzten Lichtgitter garantieren einen sicheren Betrieb bei allen Wetterbedingungen. Bei punktuellen Verschmutzungen werden einzelne Strahlen gezielt ausgeblendet um die Funktion zu erhalten. Die maximal absicherbare Durchfahrtslichte beträgt 14m.

Grafik eines Lichtgitters für automatische Schranken

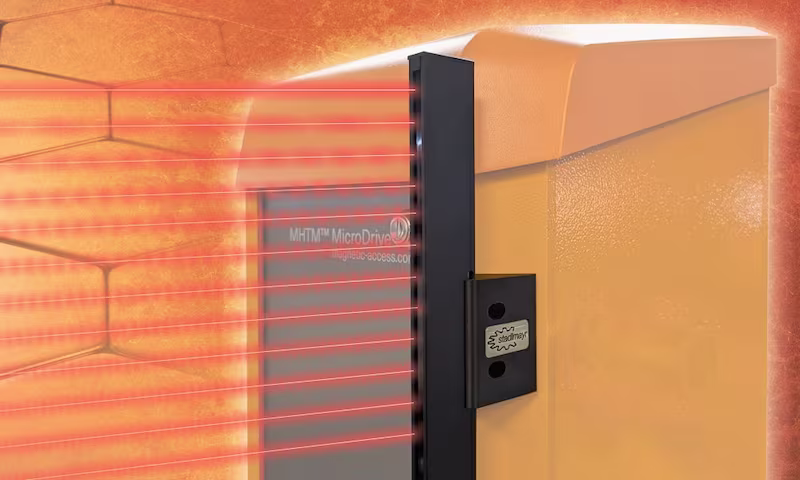

Detailaufnahme eines Lichtgitters an einer automatischen Schranke — Lichtgitter mit Systembefestigung an einer Magnetic MicroDrive-Schranke

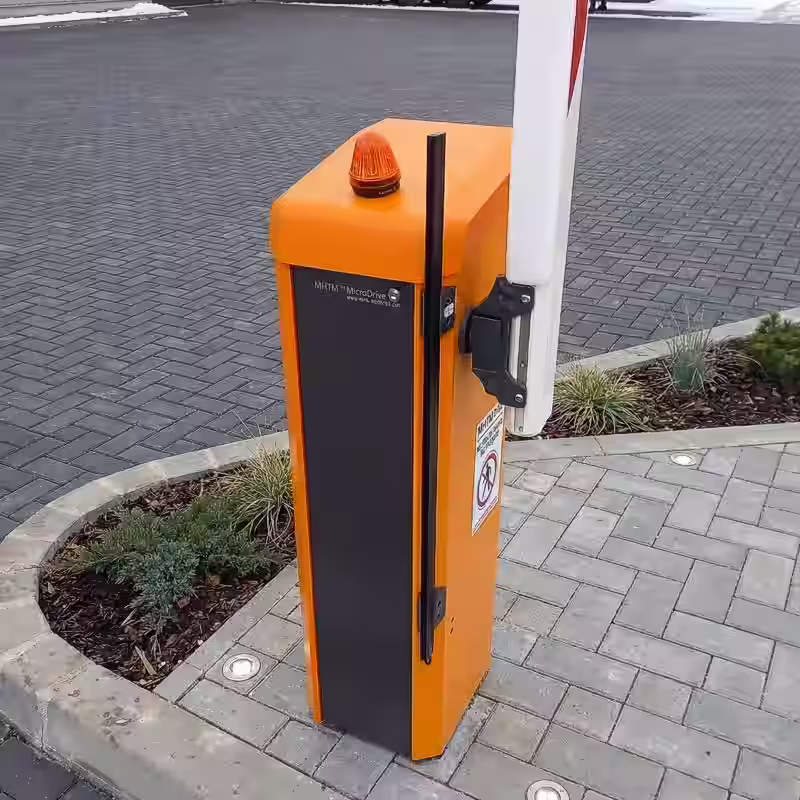

Lichtgitter zur Absicherung an einer automatischen Schranke Magnetic Pro-H — Durch Schutzart IP67 bestens geeignet für die Verwendung in Außenbereichen.

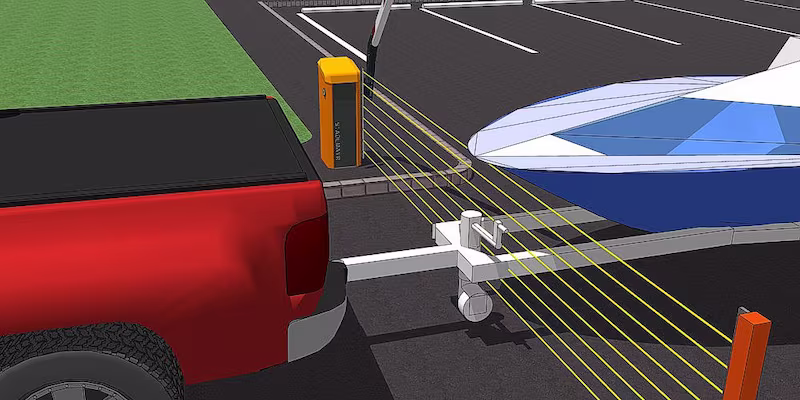

Grafik einer Schranke mit einem Lichtgitter als Absicherung — Lichtgitter erfassen auch sehr schmale Hindernisse wie Fahrzeugdeichseln oder Anhängeraufbauten.

Besonders geeignet für Gitterbehänge

Für Schranken, die mit einem Gitterbehang ausgestattet sind, stellen Lichtgitter die bevorzugte Absicherungsmethode dar.

Der Grund: Gitterbehänge können die Funktion anderer Detektionssysteme wie Radar- oder Lasersensoren erheblich beeinträchtigen.
Diese Sensoren erzeugen ein großflächiges Feld mit horizontaler Ausbreitung.
Windeinfluss kann dazu führen, dass sich das Schrankengitter beim Schließvorgang seitlich bewegt und fälschlicherweise als Hindernis interpretiert wird.

Lichtgitter hingegen ermöglichen eine sehr genaue vertikale Positionierung unter Berücksichtigung möglicher Bewegungen des Gitterbehangs. Sie erfassen zuverlässig nur tatsächliche Hindernisse, ohne den Schrankenbaum oder seine Anbauteile zu detektieren.

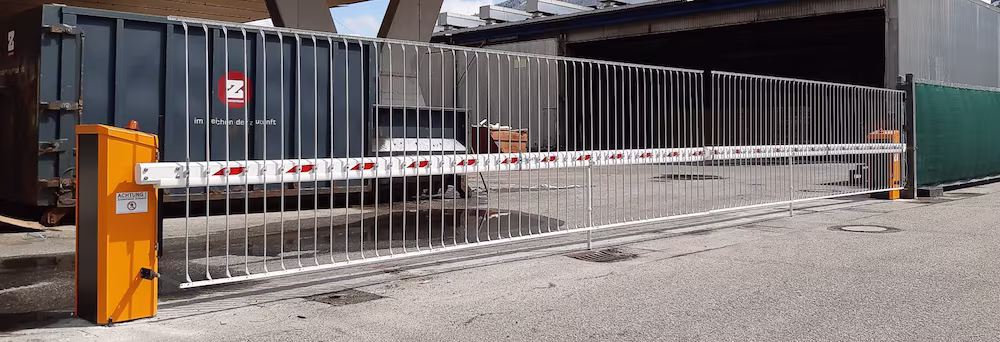

Doppelschranke Magnetic XL2 mit Übersteigschutz und 12 Meter Absperrbreite — Zuverlässiger Schutz auch für Gabelstapler. Doppelschranke mit 12 Meter Durchfahrtslichte und 1,8m hohem Übersteigschutz, abgesichert mit einem Lichtgitter.

Schema Lichtstrahlenverteilung eines Lichtgitters für automatische Schranken — Eine Kombination aus geraden und gekreuzten Strahlenwegen
für höchste Detektionsdichte.

Produktbild eines Lichtgitters für automatische Schranken

Technische Daten

Reichweite 14m
12-36 Vdc
Schmalprofil 12x30mm
IP67 wasserdicht
74 SCAN-Lichtstrahlen
Länge: 850mm
aktive Überwachungshöhe: 695mm,
Testeingang, 5m Kabel,
Nettogewicht: 507g
