Abstützung für den Schrankenbaum
Stadlmayr Verkehrssysteme
Fixe Stützgabel oder mitfahrende Pendelstütze
Schrankenbäume belasten im geschlossenen Zustand durch die entstehenden Hebelkräfte die mechanischen Bauteile des Schrankenantriebs.
Wer schon einmal versucht hat, ein 6,0 Meter langes Aluminiumprofil mit einem Hebelarm von 30 cm hochzuheben,
bekommt einen guten Eindruck über die entstehenden Kräfte.
Ab einer Baumlänge von 3,5 Metern muss deshalb zur Entlastung des Antriebs eine zusätzliche Abstützung verwendet werden.
Ist eine bauseitige Möglichkeit zur Montage gegeben, wird eine feststehende Stützgabel verwendet.
Diese entlastet den Schrankenbaum nicht nur in vertikaler Richtung, sondern bietet auch einen hervorragenden Schutz gegen seitliche Kräfte wie Windböen.

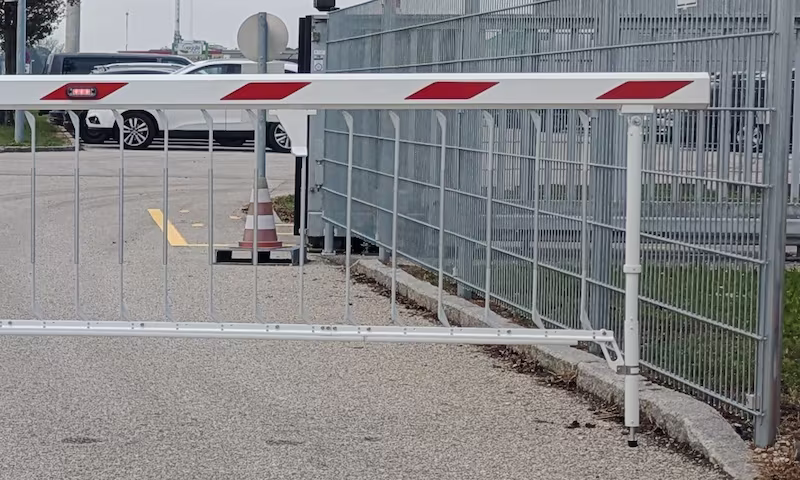

Kann eine Stützgabel aus baulichen Gründen nicht verwendet werden, kommt eine Pendelstütze zum Einsatz.
Diese Stützen werden direkt am Schrankenbaum befestigt und klappen beim Hochfahren des Schrankenbaumes ein.
